In moderne displayoplossingen zijn Flexible Printed Circuits (FPC's) onmisbaar. Ze vormen de elektrische ruggengraat van LCD-modules en maken compacte, lichte en betrouwbare ontwerpen mogelijk. Van industriële displays tot consumentenelektronica: FPC's zorgen voor flexibele connectiviteit tussen driver-IC's, backlight-units en externe elektronica. In deze blog legt Disvue uit hoe Flexible Printed Circuits werken, welke materialen en structuren worden toegepast en waar engineers rekening mee moeten houden bij het ontwerp van hoogwaardige LCD-oplossingen.

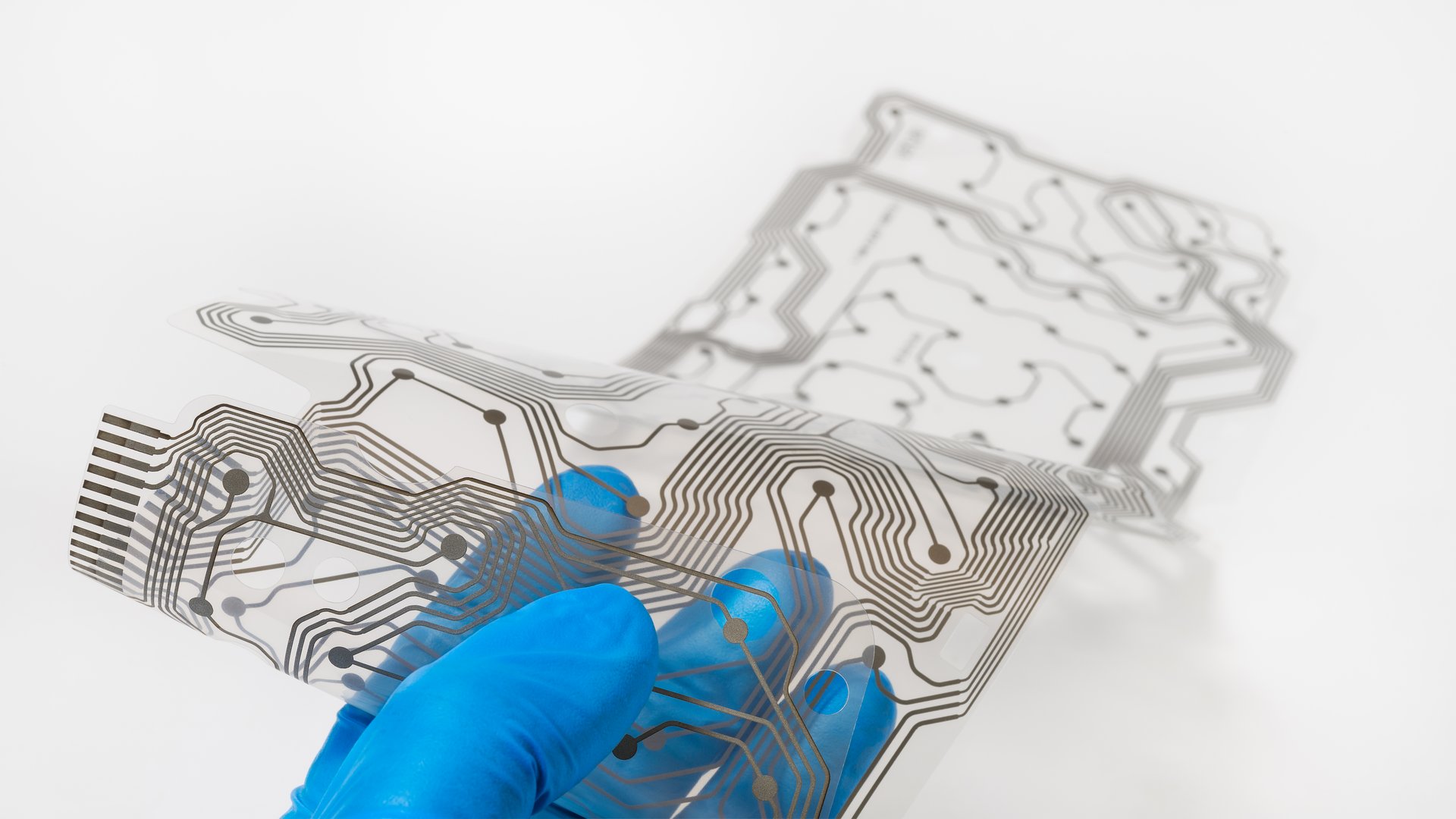

Een Flexible Printed Circuit (FPC) is een dunne, buigzame printplaat waarin kopersporen zijn aangebracht op een flexibel substraat. In tegenstelling tot traditionele PCB's zijn FPC's ontworpen om te buigen, vouwen en bewegen zonder verlies van elektrische betrouwbaarheid. Dit maakt ze ideaal voor moderne LCD-modules waar ruimte, gewicht en mechanische flexibiliteit bepalend zijn.
Binnen een LCD-module verbindt de FPC essentiële componenten zoals de display driver IC, de backlight unit en de externe besturingselektronica. Door het minimale profiel dragen FPC's bij aan slanke ontwerpen, zoals industriële HMI's, medische displays en draagbare apparaten.
Daarnaast zijn FPC's bestand tegen thermische belasting en dynamische buiging, wat belangrijk is in toepassingen waar displays worden gemonteerd in compacte of bewegende behuizingen. Voor engineers betekent dit meer ontwerpvrijheid zonder concessies aan betrouwbaarheid.
De keuze van het koper bepaalt in grote mate de mechanische en elektrische eigenschappen van een FPC:
Biedt uitstekende flexibiliteit en is geschikt voor toepassingen met herhaald buigen.
Ideaal voor fine-pitch ontwerpen (<0,2 mm) waar precisie belangrijker is dan extreme flexibiliteit.
Hogere kostprijs, maar uitstekende hittebestendigheid en vlamvertragende eigenschappen. Zeer geschikt voor soldeerprocessen.
Kosteneffectiever, maar minder geschikt voor hoge temperaturen.
De structuur van een FPC hangt af van de complexiteit van het circuit en de mechanische eisen.
Bestaat uit:
Cover film
Koperen lagen
Substraat
Thermohardende adhesieve film
Deze opbouw biedt extra mechanische sterkte en is geschikt voor complexere LCD-modules.
Bestaat uit:
Cover film
Koperen laag
Substraat
Deze variant wordt vaak toegepast in eenvoudiger ontwerpen waar kosten en dikte doorslaggevend zijn.
Bij het ontwerpen van FPC's voor LCD-modules spelen diverse technische aandachtspunten:
Impedantiecontrole bij hoge-snelheidssignalen zoals MIPI
Beperking van elektromagnetische interferentie (EMI)
Betrouwbare stroomvoorziening voor display en backlight
Mechanische betrouwbaarheid bij buigen en temperatuurwisselingen
Een goed ontworpen FPC draagt direct bij aan de prestaties, levensduur en betrouwbaarheid van het totale displaysysteem.
Dankzij hun veelzijdigheid worden FPC's toegepast in onder andere:
Robuuste displays voor productielijnen en machines
Smartphones, tablets en draagbare apparaten
Dashboard instrumenten en infotainment systemen
Smartwatches en medische monitoring devices
Ruimtebesparing
Lagere assemblagekosten
Robuust eindproduct
